一、隧道LED門禁系統

1、系統簡介

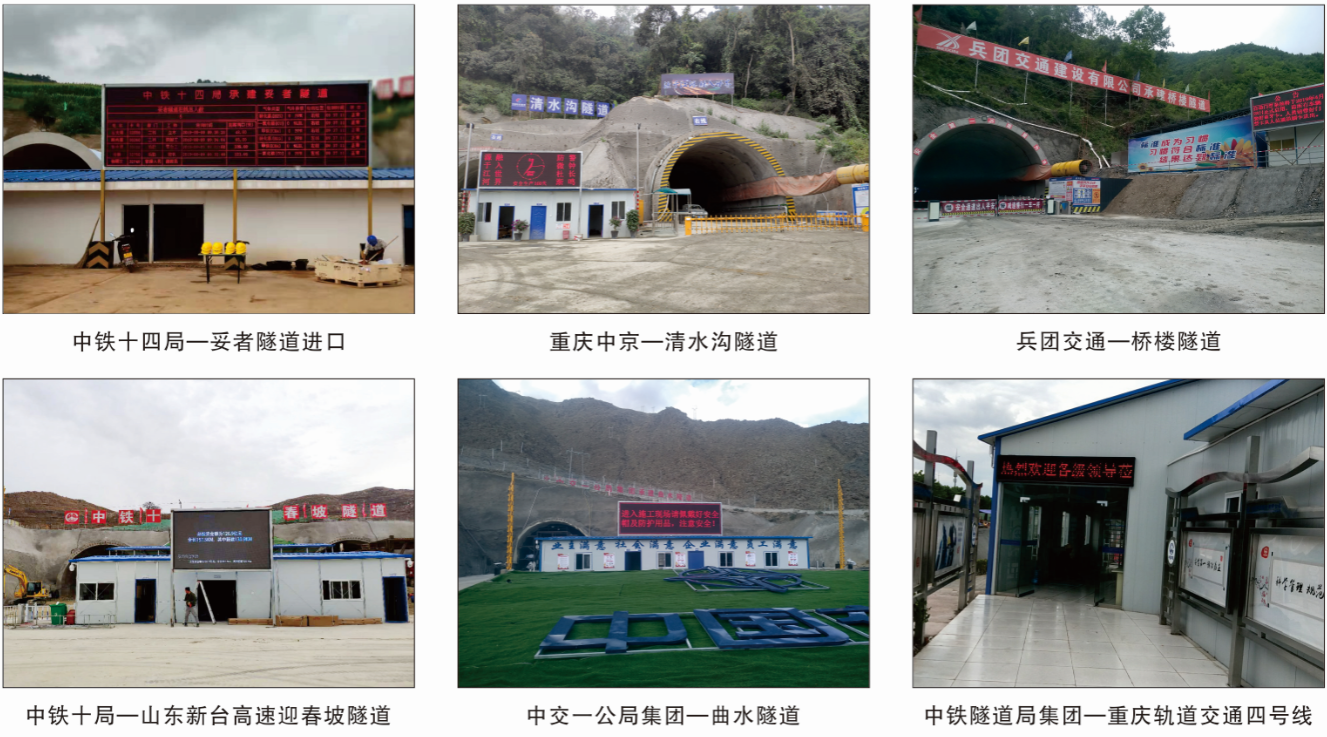

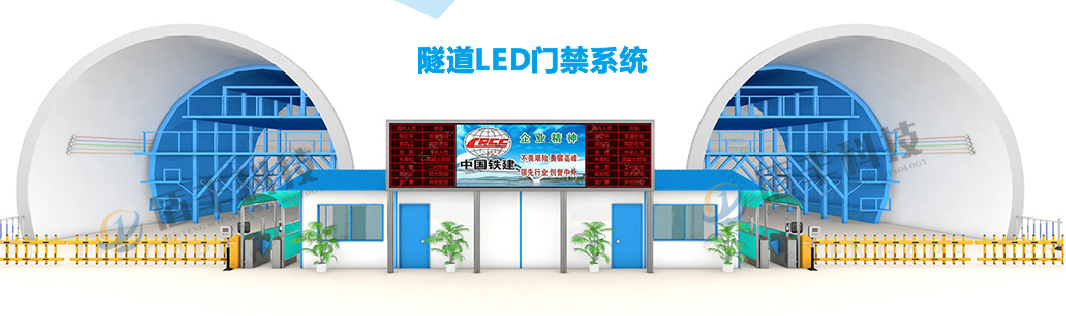

隧道LED門禁系統包含：人員門禁、車輛門禁、LED顯示和值班室
       門禁系統能自動識別進、出隧道人員及車輛，并通過確認身份識別限制非工作人員及車輛進出施工區域。人行通道、車輛道閘正常情況下處于開閉狀態，車輛及施工、管理人員進、出審查合格后方可開啟，并同時記錄考勤。
       LED顯示屏實時顯示進出人員信息，班組人員數量統計；可顯示隧道掌子面有毒有害氣體含量；顯示施工公告、施工進度和歡迎詞等信息。
       值班室中心設有專用操作臺（三聯式一體化操作中、分別用于隧道人員管理系統、視頻監控系統、門禁管理系統、隧道氣體監測系統、隧道應急電話系統）

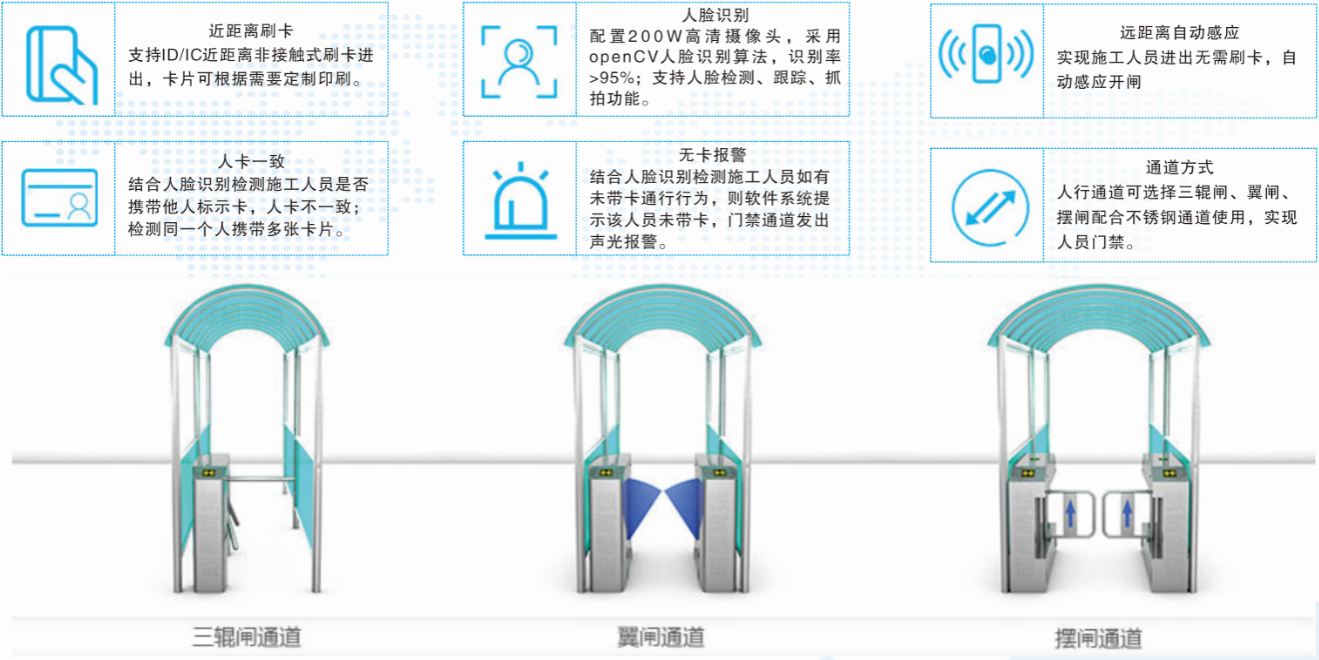

2、人員門禁功能特點

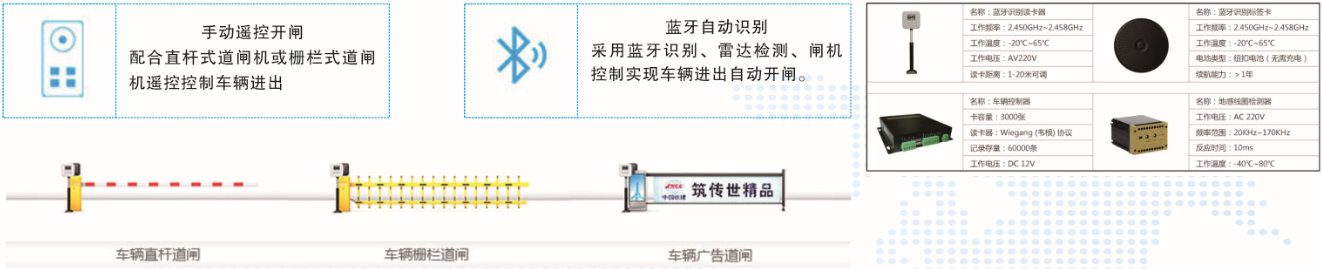

3、車輛門禁功能特點

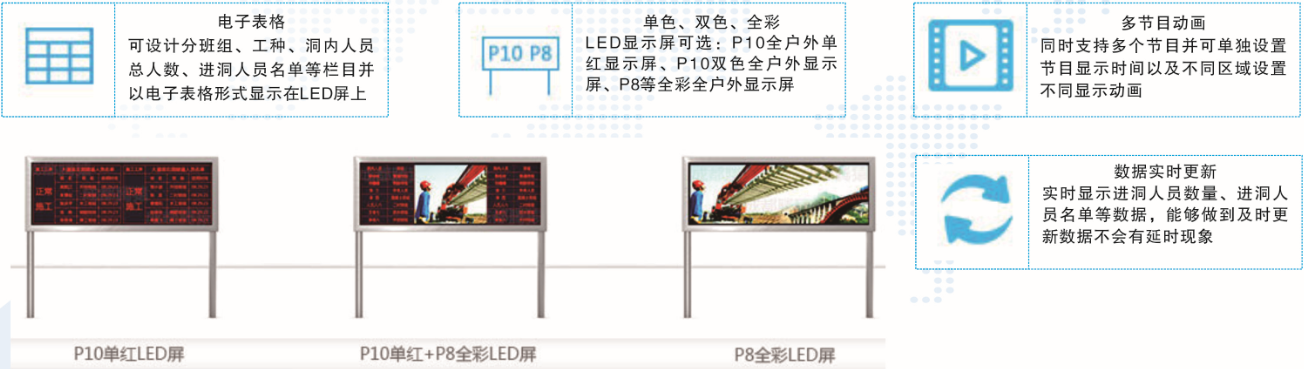

4、LED屏功能顯示特點

二、隧道人員定位系統（區域定位、zigbee精確定位、uwb高精度定位）

1、系統簡介

      該系統通過定位基站感應到人員定位卡，通過定位基站上傳到監控中心服務器，然后經過軟件分析處理后，系統采用地圖的形式實時顯示洞內人員所處的位置情況，對洞內人員分布情況做到實時掌握，對施工人員進行實時位置跟蹤管理，了解施工人員在洞內的位置軌跡。該系統可實現地圖實時位置顯示，快速人員檢索，報表管理，人員定位統計，歷史數據回放，可設置危險區域和禁止區域報警等功能。對人員實時監督管理(可實時查看人員位置、人員數量、人員信息、人員運動軌跡、人員遇突發事情求助、進入危險區域告警信息等)。為調配相關人員及時解決突發情況提供依據，減輕工作人員管理的工作量，減少人力成本投入，提高工作效率。推動對人員的管理工作向制度化、規范化、實時化發展，確保人員安全穩定，為逐步實現“智能化全方位監管”奠定堅實基礎。

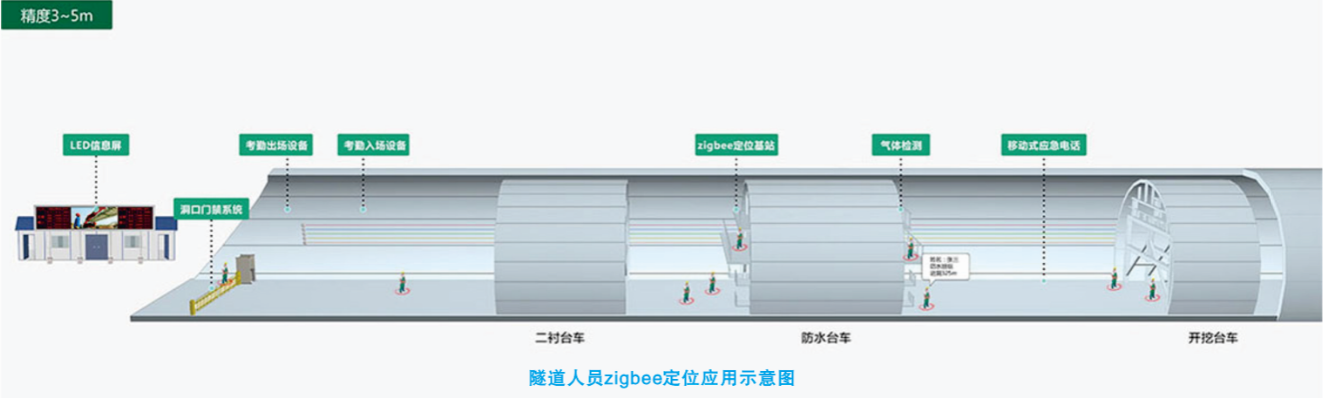

      Zigbee人員定位系統基于TOF技術實現人員卡精確定位，定位精度可達1-5m。系統覆蓋范圍廣，單個基站可以實現600m信號覆蓋，并可以支持無限極基站級聯，適應各種隧道形狀布設要求。系統集成了人員考勤、緊急撤離、SOS緊急求助、實時監控、軌跡跟蹤、軌跡回放等功能，具有“低成本，高效率”的優勢。

       隧道人員高精確定位系統采用UWB技術，定位精度優于30厘米識別速度300張/秒。系統精度高、容量大，實時性好，無漏卡。為管理人員提供位置實時定位、歷史軌跡回放、視頻聯動跟蹤、LED大屏實時統計、可與門禁復合開門、跟蹤定位指定人員、人車定位考勤、電子圍欄、行為分析、多卡判斷、災后急救、日常管理、智能巡檢等功能?？梢詭椭芾矸讲檎液透倪M(jìn)薄弱環節，防范施工安全事故的發生。

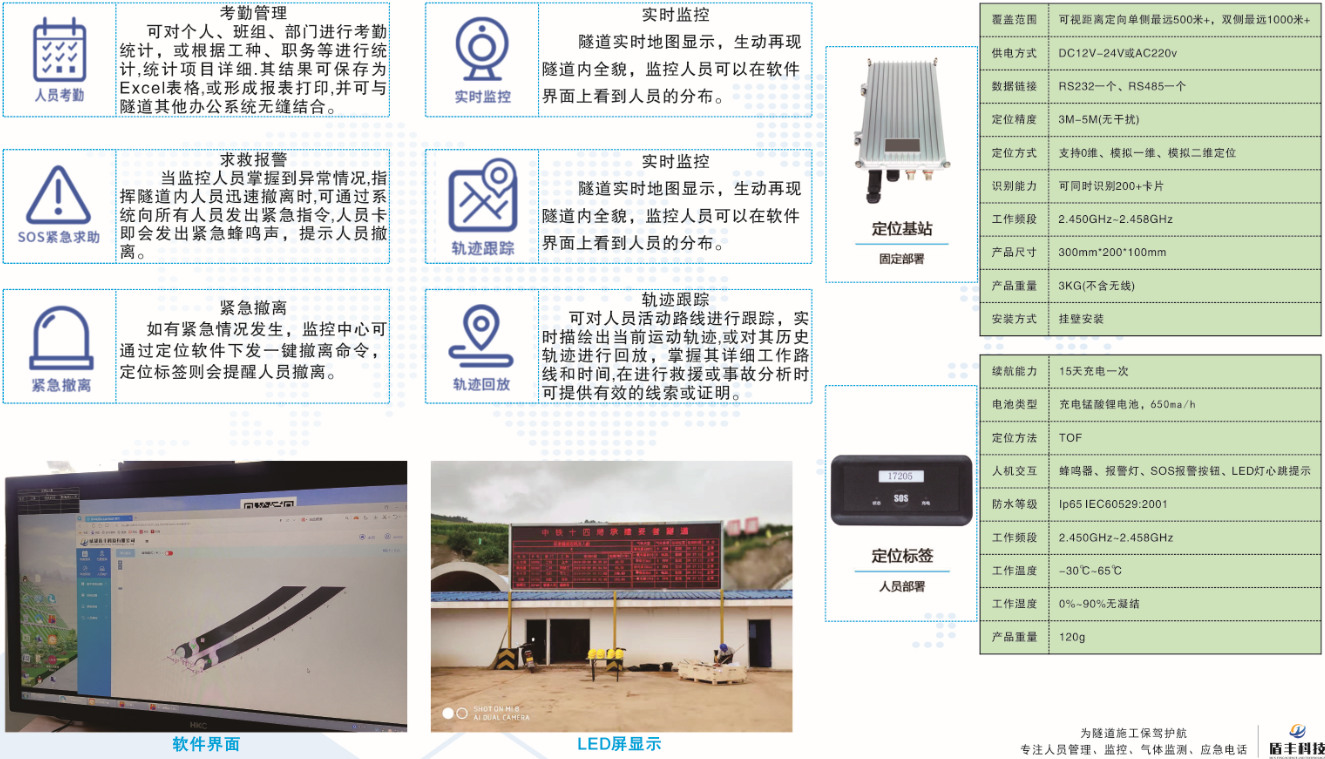

2、隧道人員定位功能特點

三、隧道視頻AI監控系統

1、隧道視頻AI監控系統簡介

      隨著隧道挖掘工程的不斷深入，大量的挖掘機器、運輸車輛以及施工人員也因?yàn)楣こ痰倪M(jìn)度而加大了出入的頻率，對于一些關鍵點位安裝視頻監控也越來越必要。
      視頻監控系統包括前端視頻采集設備、通訊傳輸設備，以及后端的視頻處理服務器。該系統具有實時存儲、回放、檢索、查詢功能，值班人員可時時關注洞內外施工情況，從而達到隨時隨地（可實現手機遠程訪問）及時準確地對其進行監管，為隧道安全施工保駕護航。
      隧道出入口視頻監控：監控范圍分別為出入口兩側30米以內道路，采用槍式攝像頭即可。攝像頭安裝高度不低于3 米，要求安裝的攝像槍機看清整個出入口全景。

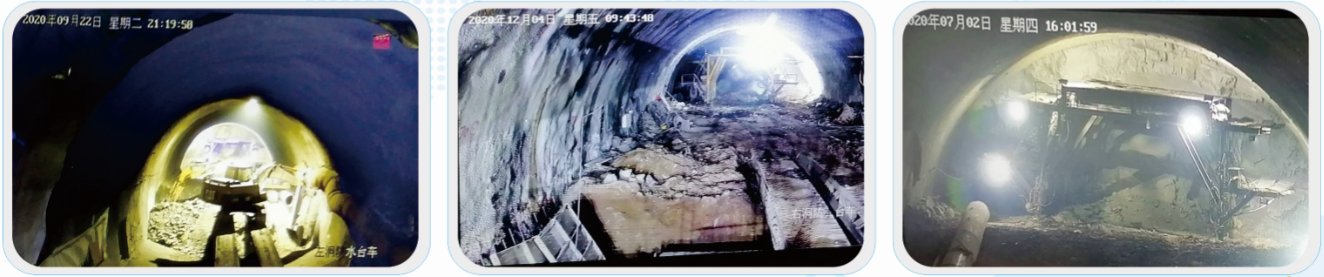

      隧道洞內視頻監控：洞內視頻監控點一般選擇二襯臺車和防水臺車上安裝攝像頭，二襯臺車上攝像頭主要監控進入該區域人員，防水臺車上攝像頭主要監控開挖面的情況。一般選擇防爆球形攝像頭，以防止洞內放炮損毀設備，同時方便臺車移動后調整攝像頭角度。
      鋼筋棚視頻監控： 鋼筋棚視頻監控主要防止材料被盜。選擇球形攝像頭，帶人形追蹤功能、自動拾音、智能喊話警戒等功能。

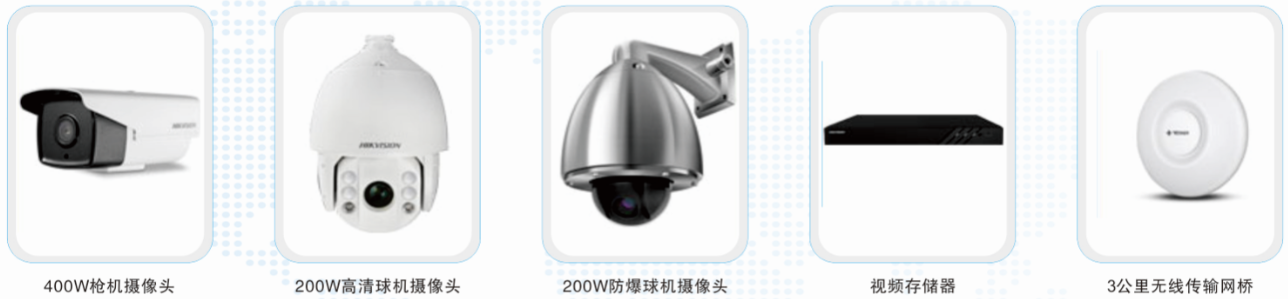

2、隧道視頻監控設備

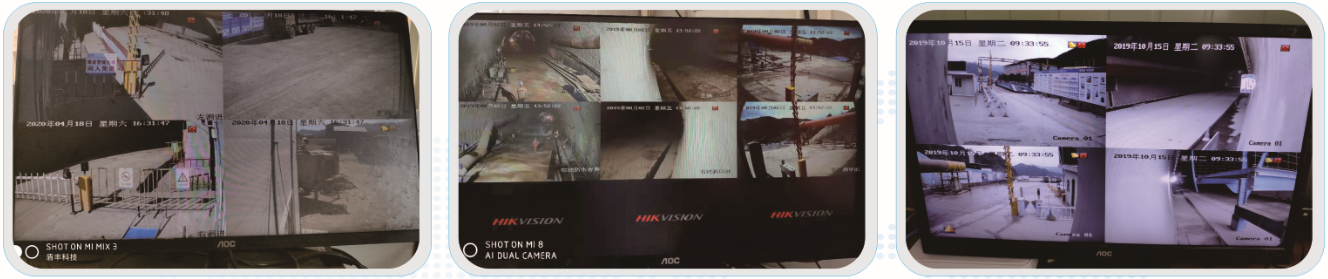

3、隧道洞內、洞口視頻監控

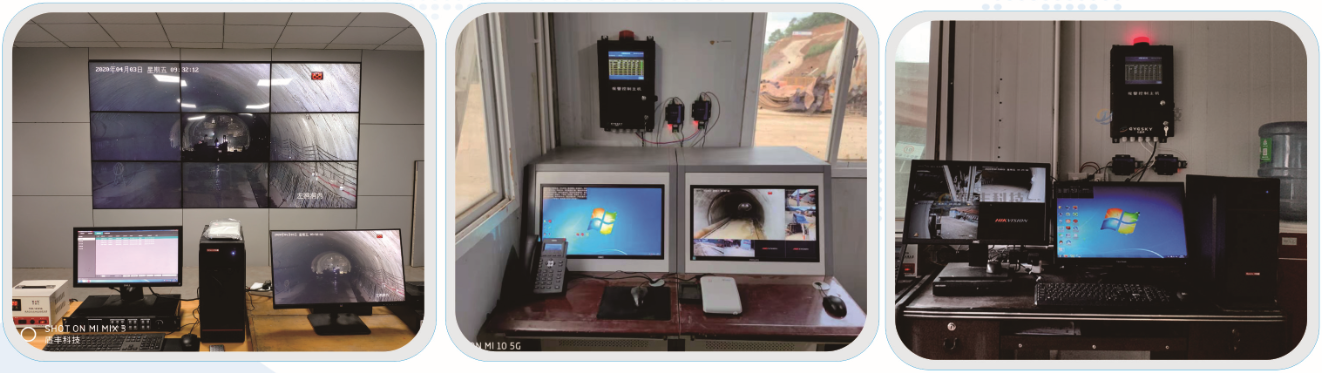

4、隧道視頻監控值班室

四、隧道氣體檢測系統

1、系統簡介

       隧道氣體監測系統是一套防止在隧道施工過程中,有害氣體超限帶來危險,確保人身、機具和工程安全的有害氣體實時監測系統。根據有害氣體的含量高低、濃度大小,采取相應的技術措施瓦斯是煤礦井巷和隧道施工中，從煤層、巖層和隧道圍巖中逸出的各種有害氣體（其中主要成份是俗稱沼氣的甲烷（瓦斯）、二氧化碳、一氧化碳、氮及其化合物，包括乙烷、丙烷、丁烷等氣體）的總稱。根據隧道有害氣體的實際情況, 甲烷（瓦斯）(CH4) 、一氧化碳(CO) 、二氧化碳(CO2) 作為主要監測對象，而把一些含量低、濃度小的有害氣體作為輔助監控對象。

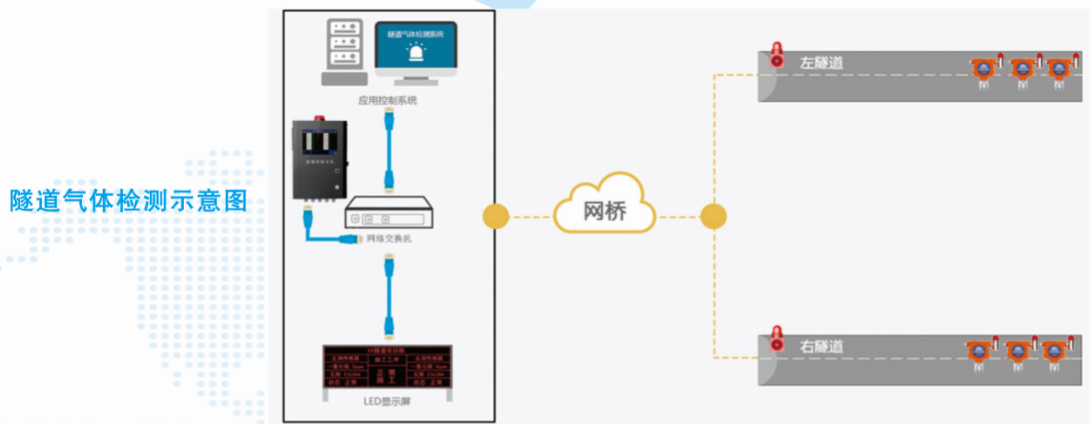

       數據經過處理分析傳入監控中心軟件平臺，可顯示隧道內現場氣體濃度值，同時標注探測器在隧道內的安裝位置，進行定點監測對于超過臨界值的數據進行報警，防止人員進入。
       隧道氣體無線監測系統設計以《隧道安全規程》《公路隧道施工規范》為主要依據，并根據上述標準進行氣體監測、控制，按照《作業現場空氣中粉塵濃度測定方法》。

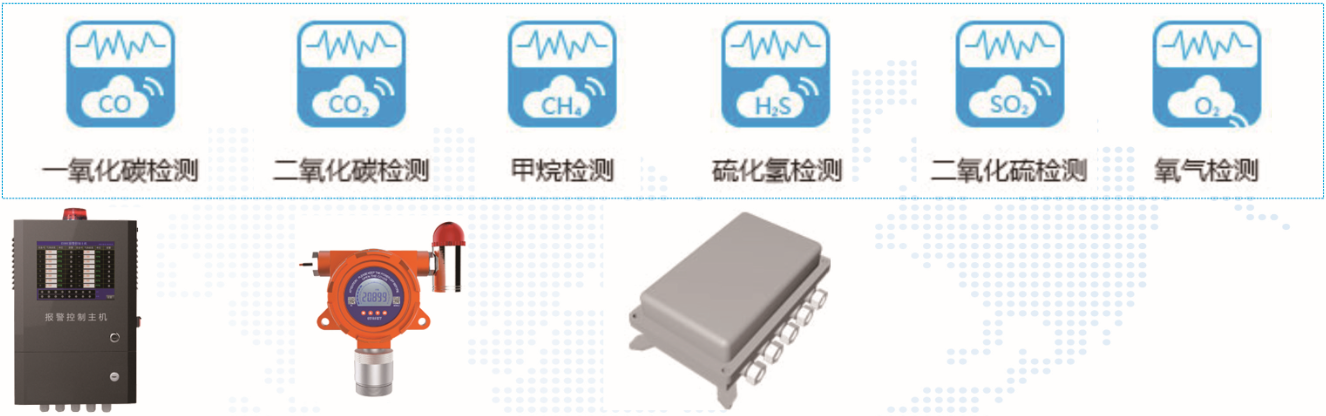

2、氣體檢測設備

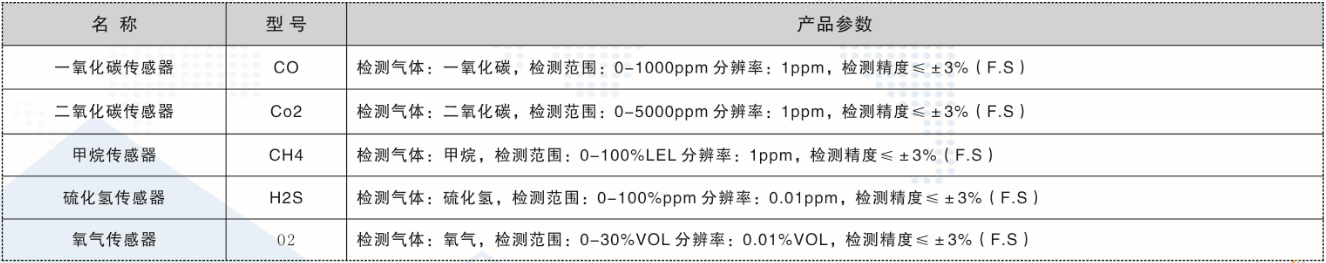

3、氣體檢測參數表

五、隧道應急電話廣播系統

1、系統簡介

       在建隧道的特點是現場聲音嘈雜，隨著開挖長度的深入移動信號也在減弱或無信號。通常情況下當環境噪音超過90分貝時，普通電話機的鈴聲經常不能讓工作人員聽到鈴聲，導致生產調度指令得不到及時地傳達，造成經濟損失。該系統專門針對各類隧道高潮濕的環境設計，具有高防護、低功耗、防塵防潮、抗噪能力強、聲音清晰洪亮的特點。該系統話機經過若干次鈴響后（默認5次），話機自動接聽，主叫方可進行呼叫廣播，其聲音將通過外置揚聲器廣播給附近的施工人員。

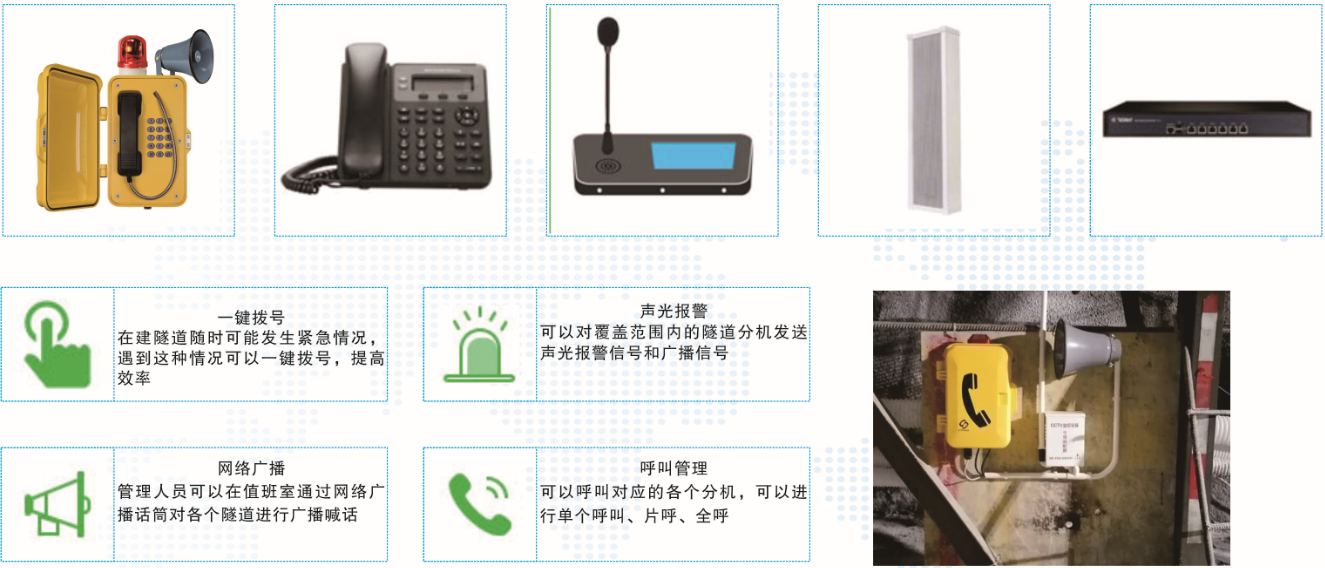

2、設備示意圖及特點
